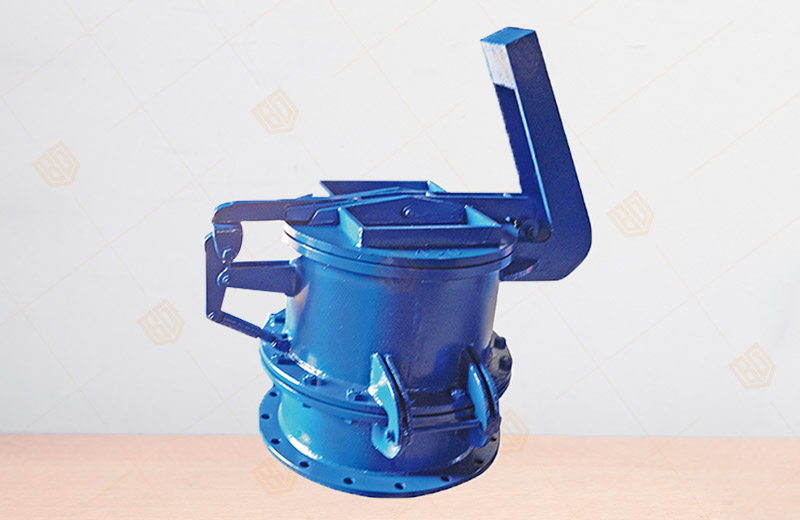

XB-42-II彈壓式泄爆閥
產品概況
產品型號：XB-42-II
公稱通徑：DN300~1000mm
公稱壓力：≤0.1MPa
介質溫度：425 ℃
主要材料：碳鋼、鋁合金
適用范圍：天然氣、管道、石油
法蘭標準：GB/T9115-98
連接尺寸：GB2555-81PN2.5
檢測方法：GB/T13927-92
XB-42-II彈壓式泄爆閥結構特別及用途：
百鋼閥門集團生產銷售的XB-42-II彈壓式泄爆閥由閥體、爆破膜、夾持器、閥蓋、重錘等零件組成。爆破膜裝在夾持器中間，與閥體用螺栓連接。系統超壓時，爆破膜破裂，瞬間泄壓，閥蓋彈起后在重力作用下復位。本泄爆閥在更換爆破膜時需垂直向上掀起閥體及夾持器。
爆破膜由用戶根據工藝特性自備，主要適用于建材、冶金、石油、化工等行區部門。
XB-42-II彈壓式泄爆閥主要性能：
|
型號 |
XB-61 XB-42 |
|
適用于爆破計算壓力（絕）MPa |
0.1 |
|
強度試驗壓力MPa |
1.5 |
|
工作溫度℃ |
壓縮易爆氣體 |
|
適用介質 |
壓縮易爆氣體 |
XB-42-II彈壓式泄爆閥主要零件材料：
|
零件名稱 |
閥體 |
連接體 |
杠桿 |
閥蓋 |
密封圈 |
膜片 |
|
材料 |
碳素鋼 |
碳素鋼 |
碳素鋼 |
碳素鋼 |
橡膠 |
合金鋁 |
XB-42-II彈壓式泄爆閥主要外形及連接尺寸表
|
DN |
D |
n-φd |
D1 |
b |
L |
L1 |
H |
重量kg |
|
300 |
440 |
12-φ22 |
395 |
16 |
880 |
250 |
250 |
52 |
|
350 |
490 |
12-φ22 |
445 |
16 |
907 |
250 |
275 |
69 |
|
400 |
540 |
16-φ22 |
495 |
16 |
1010 |
250 |
300 |
77 |
|
450 |
595 |
16-φ22 |
550 |
16 |
1060 |
252 |
325 |
83 |
|
500 |
645 |
20-φ22 |
600 |
20 |
1180 |
300 |
370 |
112 |
|
600 |
755 |
20-φ26 |
705 |
20 |
1280 |
300 |
420 |
152 |
|
700 |
860 |
24-φ26 |
810 |
20 |
1390 |
300 |
470 |
193 |
|
800 |
975 |
24-φ30 |
920 |
20 |
1480 |
300 |
520 |
165 |
|
900 |
1075 |
24-φ30 |
1020 |
20 |
1590 |
350 |
600 |
335 |
|
1000 |
1175 |
28-φ30 |
1120 |
20 |
1680 |
350 |
650 |
375 |
