600X電動控制閥
產品概況
產品型號：600X
公稱通徑：DN40~1600mm
公稱壓力：PN1.0~2.5MPa
適用介質：水、油品、海水、污水
適用溫度：0~80℃
結構長度標準：GB/T12221-2005
連接法蘭標準：GB/T9113
壓力溫度等級：GB/T12224-2005
試驗檢驗標準：GB/T13927-2008
百鋼閥門集團生產銷售的600X電動控制閥是一種以電磁閥為向導閥的水力操作式閥門。常用于給排水及工業系統中的自動控制，控制反應準確快速，根據電信號遙控開啟和關閉管路系統，實現遠程操作。
600X電動控制閥并可取代閘閥和蝶閥用于大型電動操作系統。閥門關閉速度可調，平穩關閉而不產生壓力波動。該閥門體積小、重量輕、維修簡單、使用方便、安全可靠．電磁閥可選用交流電220V，或直流電24V，可根據各種場合選用常開或常閉型均可
600X電動控制閥結構特點和用途
600X電動控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后，可控制開啟和關閉的速度。電控水力控制閥利用導閥控制閥門的開啟和關閉，節省能源。可代替其它閥門大型電動裝置。電控水力控制閥產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
600X電動控制閥工作原理
當閥門從進口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。
當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。
600X電動控制閥主要技術參數
|
公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
進口壓力(MPa) |
出口可調壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
1.0 |
0.09-0.8 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
1.6 |
0.10-1.2 |
||
|
2.5 |
3.75 |
2.75 |
2.5 |
0.15-1.6 |
600X電動控制閥主要零件材料
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
電磁導閥 |
不銹鋼 |
|
微型過濾器 |
不銹鋼 |

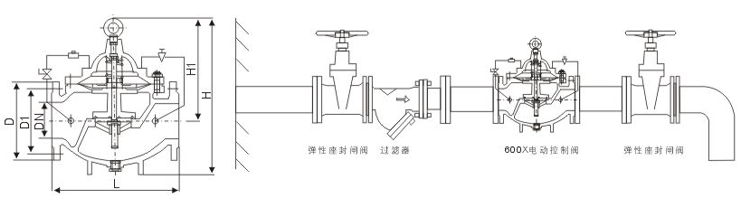

600X電動控制閥連接尺寸（PN 1.0-2.5MPa）
| 公稱通徑DN | L | H | H1 | A | B |
| 50 | 250 | 335 | 90 | 170 | 170 |
| 65 | 280 | 345 | 98 | 180 | 180 |
| 80 | 310 | 355 | 110 | 190 | 190 |
| 100 | 350 | 365 | 120 | 200 | 200 |
| 125 | 400 | 445 | 145 | 215 | 215 |
| 150 | 450 | 460 | 155 | 230 | 230 |
| 200 | 550 | 505 | 190 | 255 | 255 |
| 250 | 650 | 550 | 250 | 295 | 295 |
| 300 | 800 | 710 | 290 | 325 | 325 |
| 350 | 900 | 725 | 330 | 380 | 380 |
| 400 | 1000 | 760 | 360 | 415 | 415 |
| 450 | 1000 | 810 | 445 | 435 | 435 |
| 500 | 1100 | 865 | 495 | 460 | 460 |
| 600 | 1100 | 935 | 550 | 520 | 520 |
| 700 | 1450 | 1000 | 605 | 570 | 570 |
| 800 | 1560 | 1100 | 730 | 620 | 620 |
| 900 | 1800 | 1205 | 800 | 670 | 670 |
| 1000 | 2000 | 1330 | 910 | 830 | 830 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的600X電動控制閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
